FAG四点接触球轴承

FAG四点接触球轴承

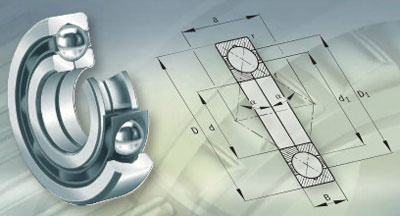

　　FAG四点接触球轴承是单列角接触球轴承因此与双列设计相比在轴向所需的空间相当小。轴承包含实体外圈、可分离内圈、滚珠和保持架组件保持架由黄铜或聚酰胺材料制成。双半内圈可以容纳尽量多的滚珠。双半内圈是针对具体轴承匹配的即使相同尺寸的FAG轴承也不能与另一个轴承的双半内圈相互替换。带有滚珠与保持架组件的外圈可以和双半内圈分开安装。

　　此类FAG轴承有双向轴向承载能力，由于轴承的滚道带有高的挡边接触角为35°和尽可能多的滚动体，四点接触球轴承的这种设计具有高的承载能力。能够承受大的双向轴向载荷和小的径向载荷。

　　外圈上带定位槽或不带定位槽的FAG四点接触球轴承，具有双向轴向承载能力的四点接触球轴承经常与一个径向轴承组合使用用作推力轴承且和轴承座有径向间隙。为了快速且可靠地定位，大尺寸的四点接触球轴承外圈有两个定位槽且相隔180°。这些FAG进口轴承带有后缀N2（参见：FAG轴承型号含义）。

角度不对中的补偿

　　内圈相对于外圈的可能的倾斜角与轴承载荷、工作游隙和轴承尺寸相关联且可调心角度很小。因此四点接触球轴承不适合轴承座孔的不对中或由于轴挠曲造成的角度不对中。

　　轴承套圈的倾斜会增加运转噪音，增大保持架的应力并对轴承寿命造成有害的影响。

工作温度

　　带黄铜保持架的四点接触球轴承适用的工作温度范围为–30 °C到+150 °C。轴承外径超过240 mm的尺寸稳定温度可达+200 °C。带玻璃纤维增强尼龙保持架轴承的最高工作温度达+120 °C。
